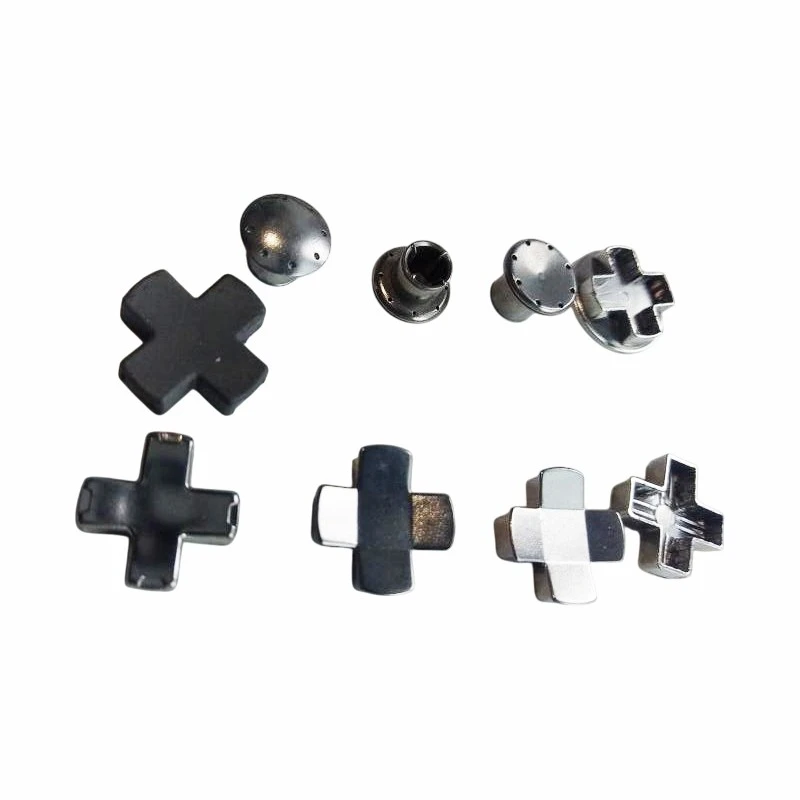

Toleransi sempit bahagian MIM
Mencapai ketepatan peringkat mikron melalui teknologi MIM maju
Proses suntikan logam ketepatan tinggi kami (MIM) secara konsisten menghasilkan komponen dengan toleransi yang bersaing dengan bahagian machined, sambil mengekalkan kelebihan ekonomi pembuatan bentuk bersih. Mengkhususkan diri dalam ± 0.
Hantar pertanyaan
Product Details ofToleransi sempit bahagian MIM
Keupayaan ketepatan yang tidak dapat ditandingi
Pencapaian toleransi yang ketat: ± {{0}}. 05mm standard (± 0.02mm boleh dicapai untuk dimensi kritikal)
Pembiakan mikro: Pengeluaran konsisten {{0}}. 15mm lubang dan dinding nipis 0.2mm
Konsistensi Lot-to-Lot: Cpk >1.67 untuk dimensi terkawal
Ketepatan kedudukan yang benar: <0.1% of feature size
Kawalan kemasan permukaan: 0. 2-0. 8μm ra tanpa operasi sekunder
Penandaarasan Teknikal vs Proses Konvensional
|
Parameter |
Precision Mim |
Pemesinan |
Pelaburan Pelaburan |
|
Toleransi tipikal |
± 0. 05mm |
± 0. 025mm |
± 0. 15mm |
|
Dinding minimum |
0. 2mm |
0. 5mm |
1. 0 mm |
|
Ketepatan ciri |
±0.1% |
±0.05% |
±0.3% |
|
Kos pada PC 10K |
$ |
$$$ |
$$ |
Kawalan proses khusus
Sistem Alat Lanjutan
Kelas -1 asas acuan dengan membimbing ketepatan
Sisipan mikro (RA<0.1μm)
Pencetakan suhu dikawal (± 0. 5 darjah)
Ketepatan sintering
Relau vakum dengan kawalan zon ± 3 darjah
Algoritma Ramalan Dimensi
Sintering fixtured untuk ciri kritikal
Metrologi & Pengesahan
Pembanding optik dengan resolusi 1μm
Pengukuran CMM 3D (kebolehulangan 2μm)
Kawalan Proses Statistik (SPC) pada semua dimensi kritikal
Keupayaan toleransi khusus bahan
|
Bahan |
Toleransi linear biasa |
Kawalan diameter lubang |
|
17-4 pH Stainless |
± 0. 03mm/25mm |
± 0. 015mm |
|
316L tahan karat |
± 0. 04mm/25mm |
± 0. 02mm |
|
Aloi tungsten |
± 0. 05mm/25mm |
± 0. 025mm |
|
Timus |
± 0. 035mm/25mm |
± 0. 018mm |
Aplikasi industri menuntut ketepatan
Peranti perubatan
Permukaan mengawan implan ortopedik
Komponen instrumen mikro-pembedahan
Antara muka implan gigi
Komponen Aeroangkasa
Bahagian pemeteran sistem bahan bakar
Gyroscope Housings
Ciri pemasangan sensor
Elektronik & Penyambung
Antara muka penyambung RF
Ciri-ciri penjajaran mikro-optik
Komponen pengendalian semikonduktor
Protokol Jaminan Kualiti
◼ Laporan pemeriksaan artikel pertama (adil) dengan dimensi penuh
◼ Pensijilan Bahan ke Piawaian ASTM/ISO
◼ Kajian R & R Gage untuk semua sistem pengukuran
◼ Kebolehkesanan banyak melalui keseluruhan proses
Perkhidmatan Pengoptimuman Toleransi
Analisis DFM untuk ciri ketepatan
Pengenalpastian dimensi kritikal
Kajian keupayaan proses
